Uppgift: För denna uppgift att bygga ett bakhjul så använder vi följande komponenter.
Ett nav med steglös Nuovo 380 växel och en DT swiss fälgbana 535-700c.
För att bygga ett hjul behöver vi räkna ut rätt längd på ekrarna.För denna uppgift där vi vet vilket nav och vilken fälg som ska användas går det lätt att räkna ut rätt längd på ekrarna.
Fakta som du behöver veta för att korrekt räkna ut rätt längd
- Omkrets hålbild eker ( Hub Pitch circle)
- Antal ekrar
- Fälgens ERD, Finns i datablad och ibland skrivet på fälgen
Centrering av nav

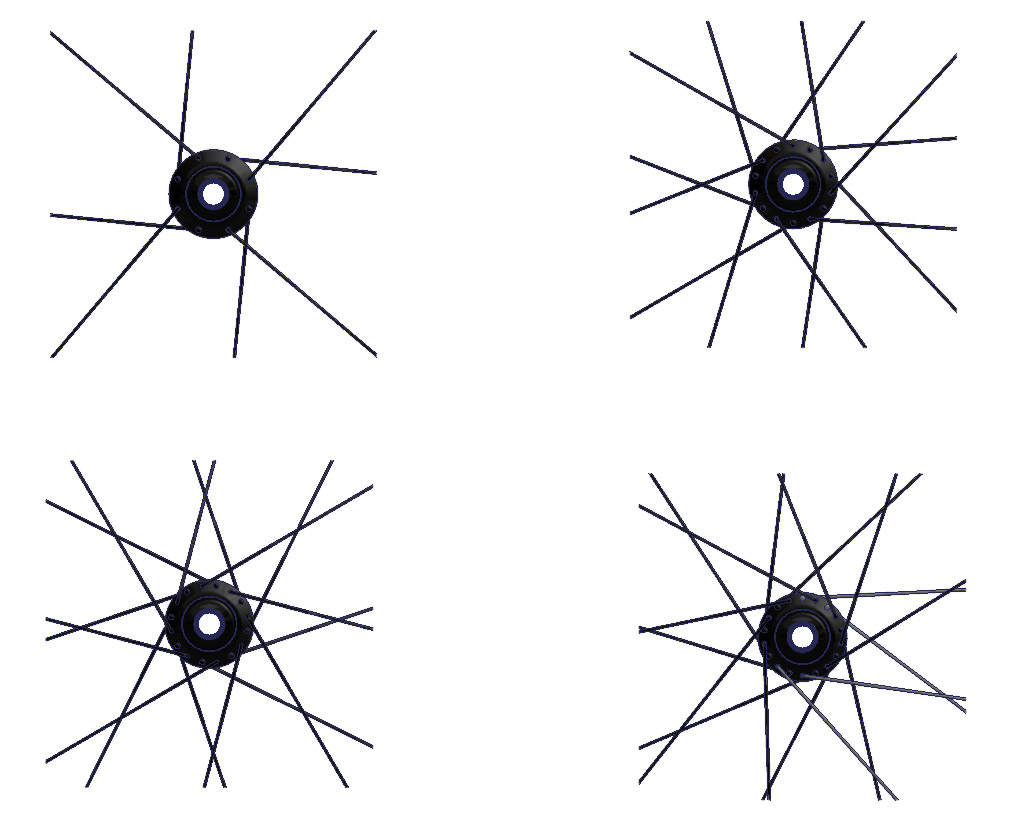

Crossing
Inställningsvärden för workshop
Fakta bakhjul med Nuvinci steglös växel
Fälg
ERD: 603
No spokes. 36
Navet
Hub Pitch circle: 125 mm
Spoke hole 2,9 mm No spokes: 36

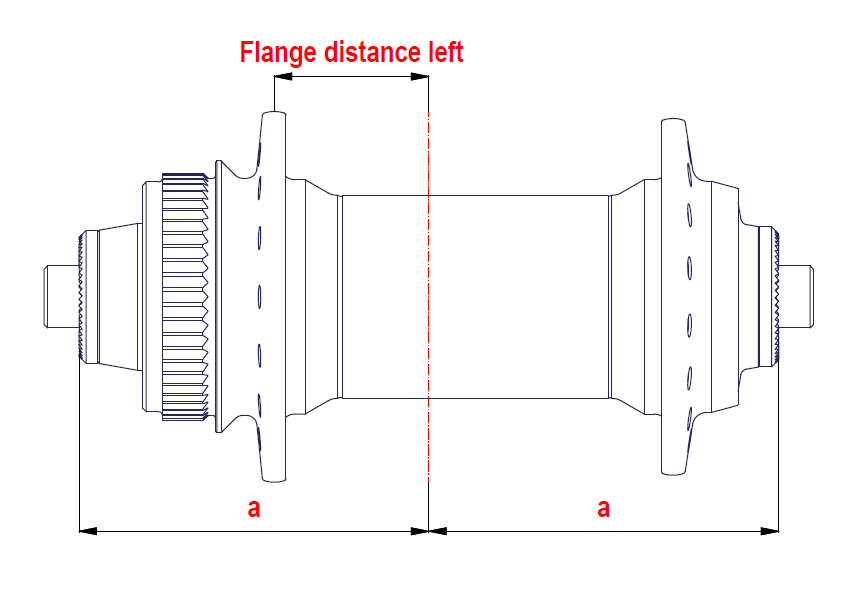

Mått a-a: uppskattat centrerat Flange distance: 25 mm to cc (total left to right 51)
Decision
Number of intersections: 3
Spoke diameter: 2.0 mm, ev en enkelreducer med 2,0-2,3 mm dimension
Calculated
Spoke Length: 275 mm
Verktyg
- Online Spoke calculator (Grin Technologies)
- Online Spoke Calculator DT swiss)
