Specifik requirements
- Prototype 1 Försöksanläggning Stenkrossen
- Prototype 2: temporary mobile charging station
General principles
Laddmodulen består av 3 delar.

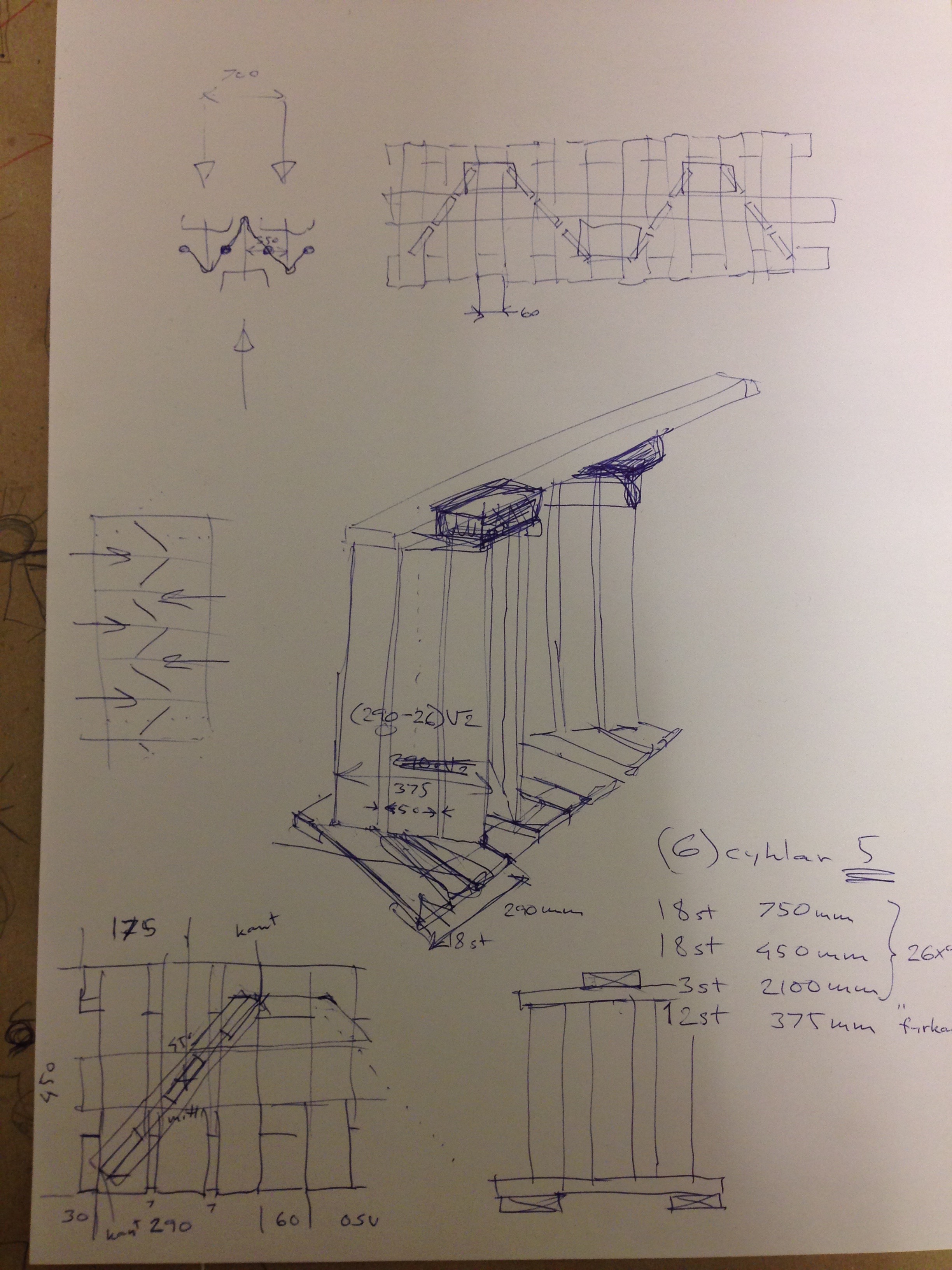

- Ett cykelställ i trä
- Ett tak av solceller
- En kopplingslåda som innehåller elektronik, DCDC omvandlare och kontakter
Kontakter kan vara av olika standard beroende på önskad funktion.
Typ A
Endast kraft med förutbestämd spänning och begränsad laddström (CV, CC)
– ev datakommunikation över 1-wire protokoll
Typ B
Kraft och viss datakommunikation för mätning över separata ledningar.
Typ C
Kraft och datakommunikation för mätning och styrning av laddström, sk snabbladdning

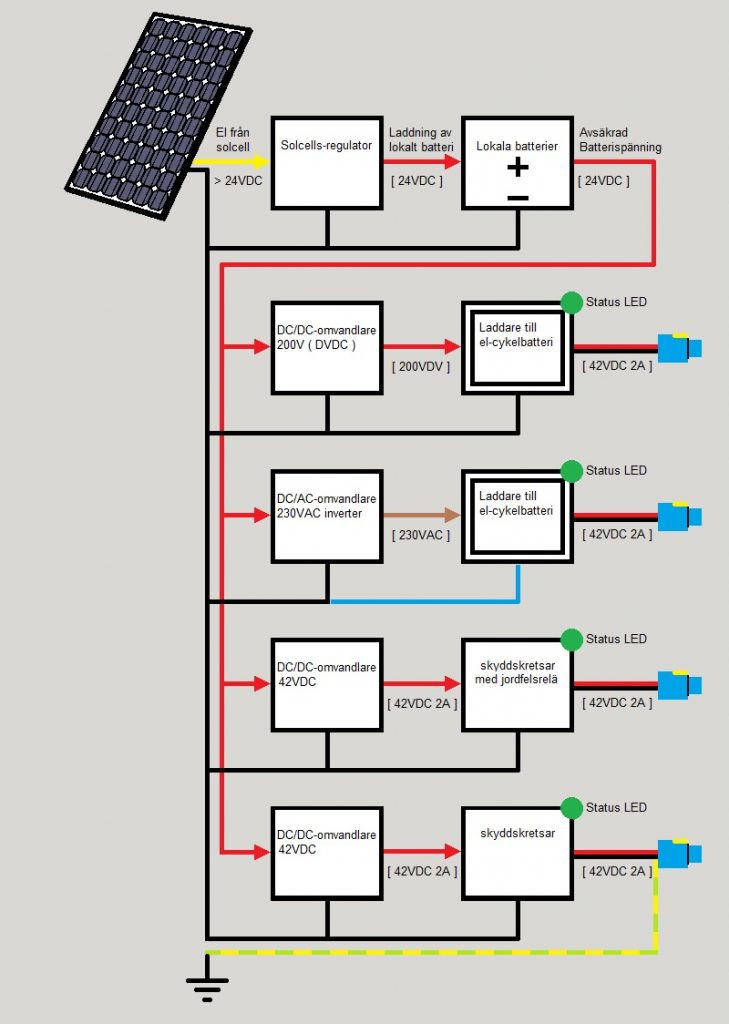

Principskiss över olika inkopplingsfall för Typ A
