Denna övningsuppgift verstår av 2 delar, en del som innehåller teori och teoretiska beräkningar för att bygga ett hjul med en viss diameter. Och en praktisk del som består i att bygga ett hjul baserat på den teori man använt.

Del 1 |Teori och beräkning | För utskrift |
Del 2 | Praktik och utförande |

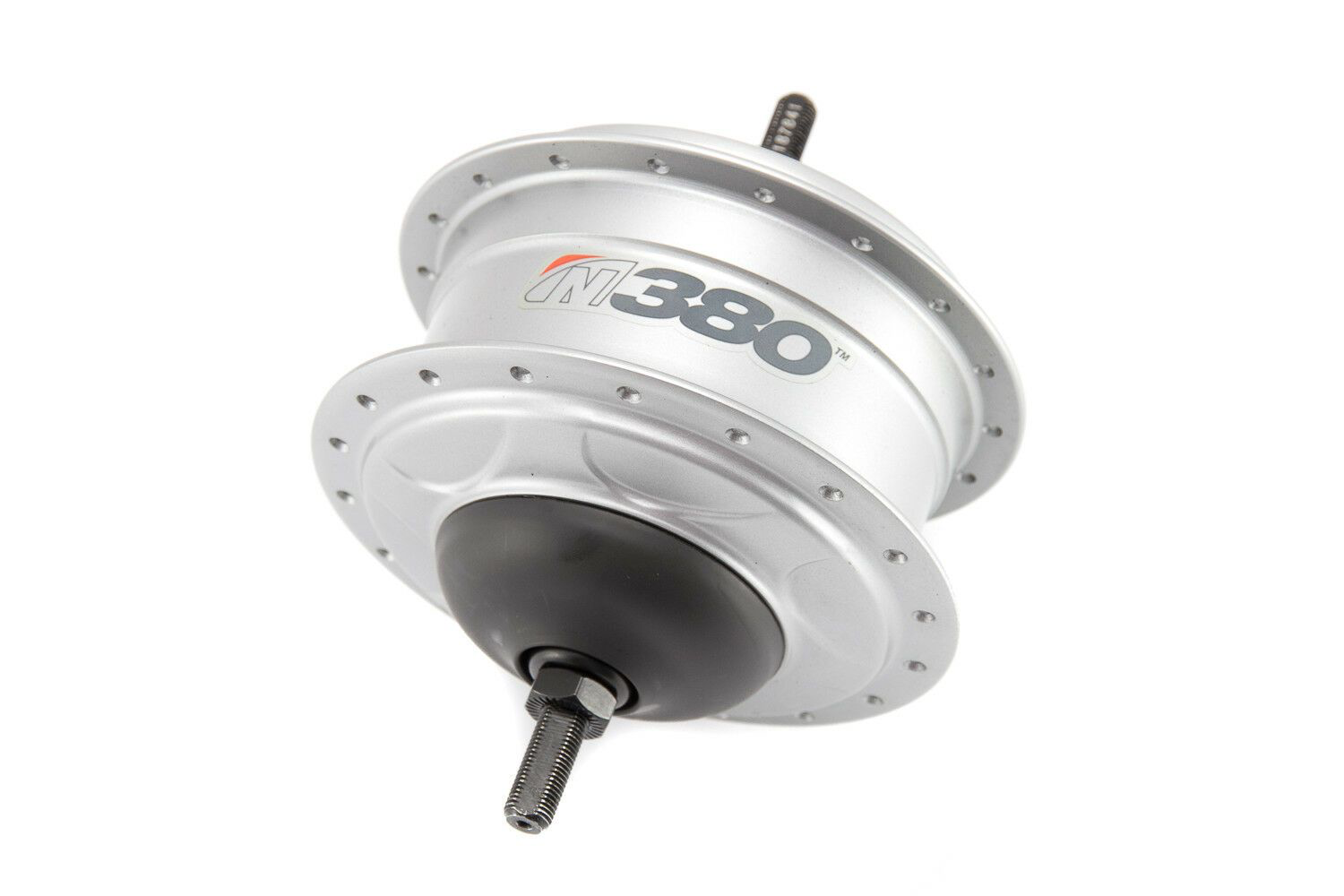

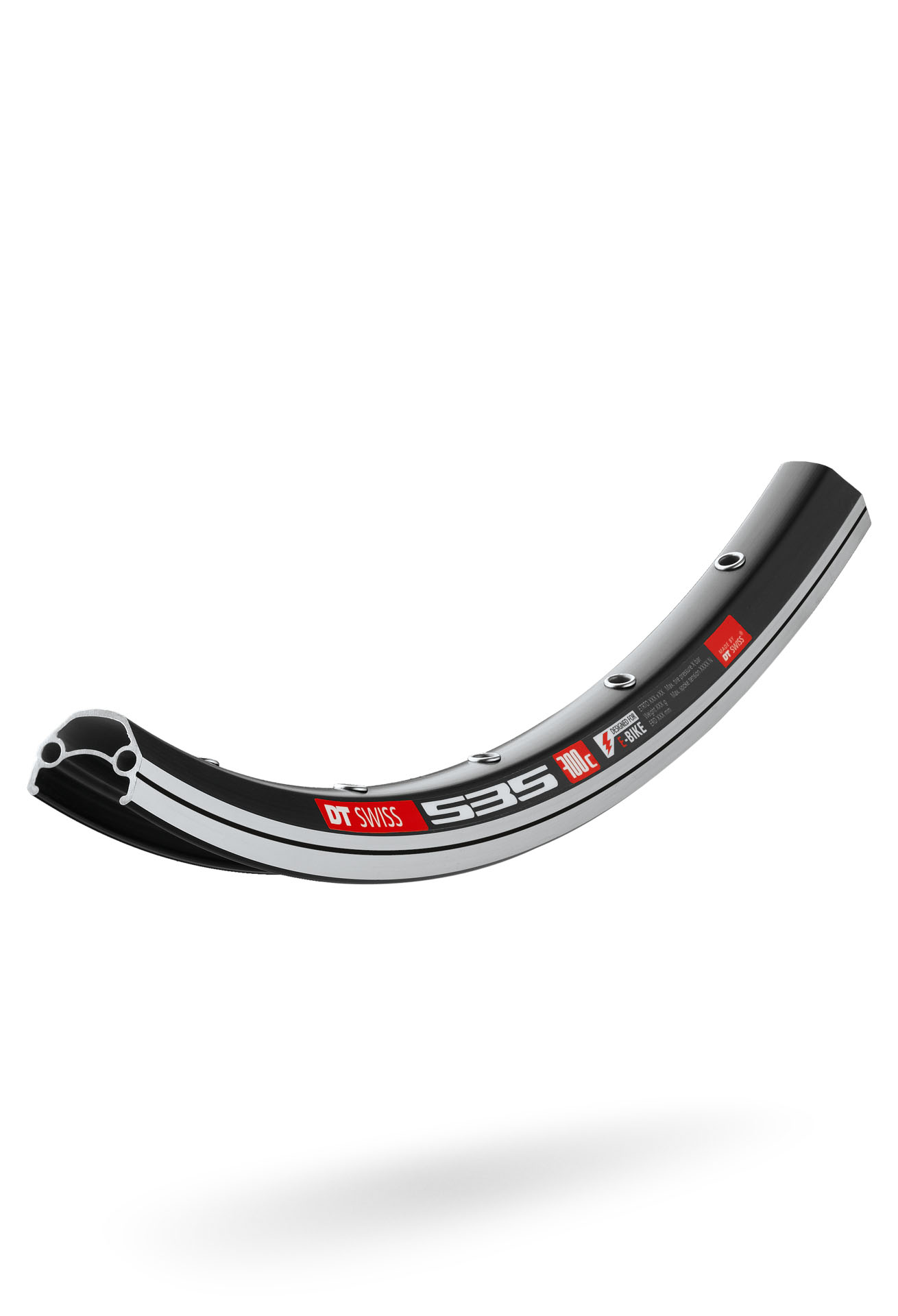

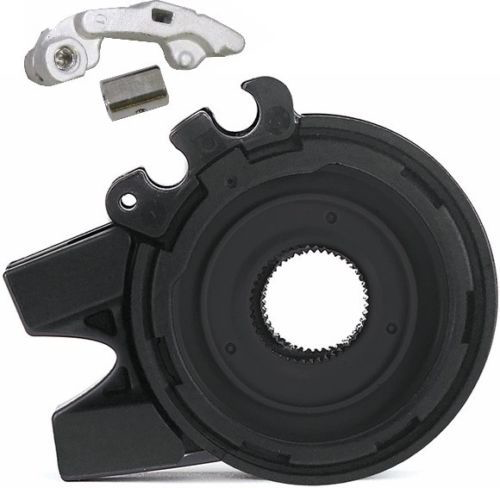

Uppgift: Bygga ett bakhjul med en steglös Nuovo 380 växel och en DT swiss fälgbana 535-700c

Beräknad längd på ekrar är 275 mm och ev om vi kan använda en sk reducerad eker, Enkelreducerade ekrar, som har en kraftigare ekerböj än resten av ekern. 2.0 mm tippel och 2,3 mm böj



Fakta Fälg

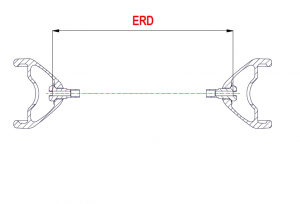

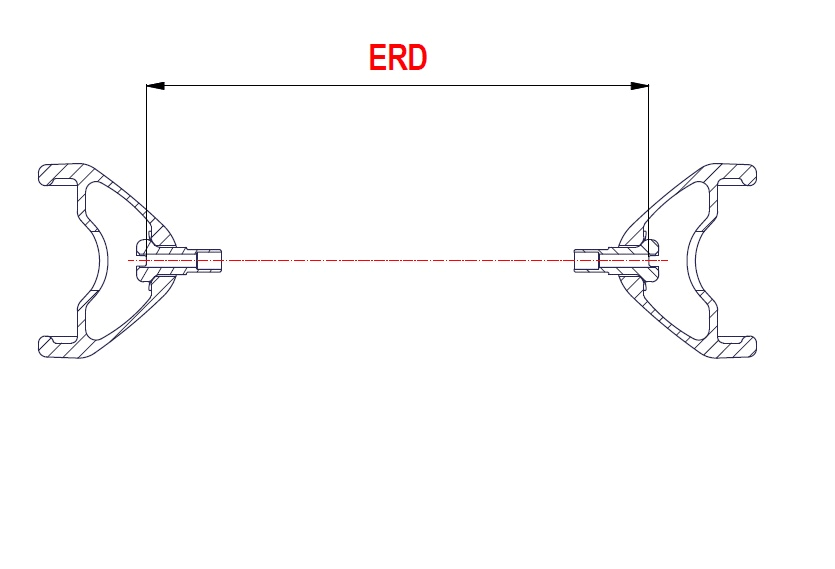

ERD: 603
No spokes. 36

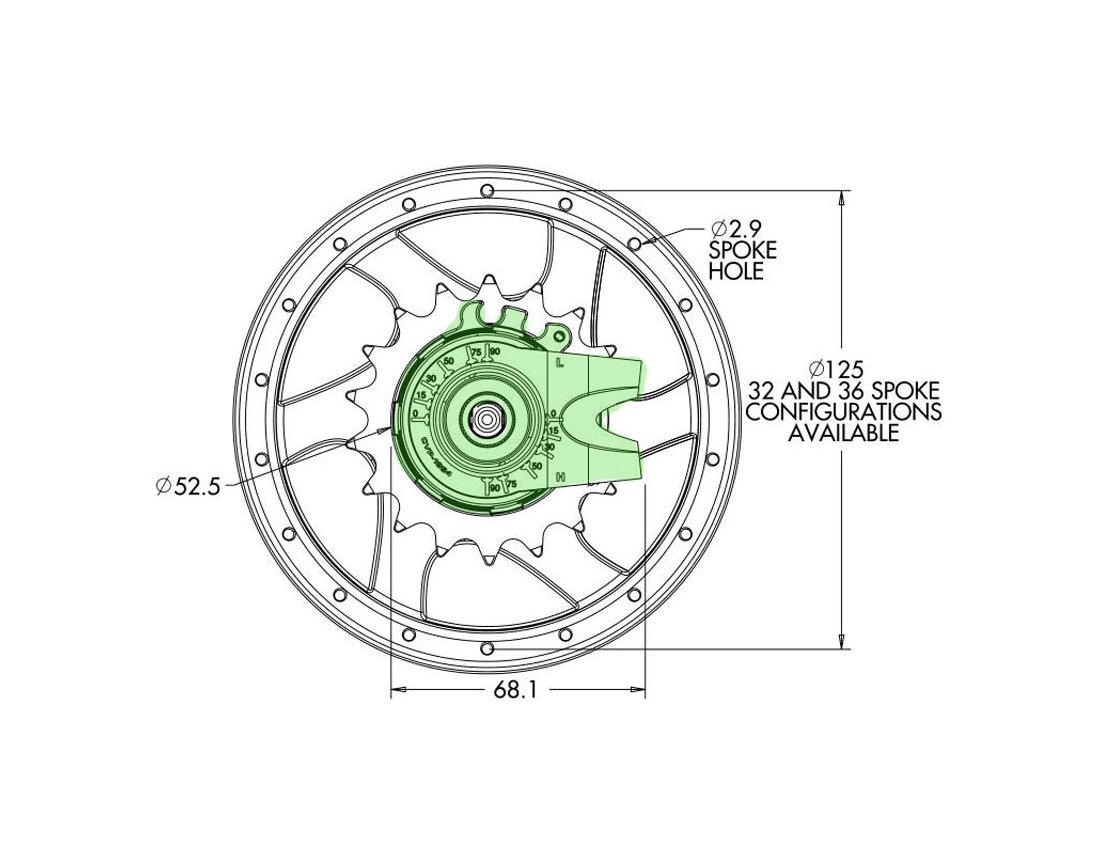

Navet

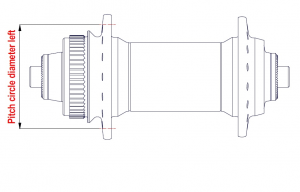

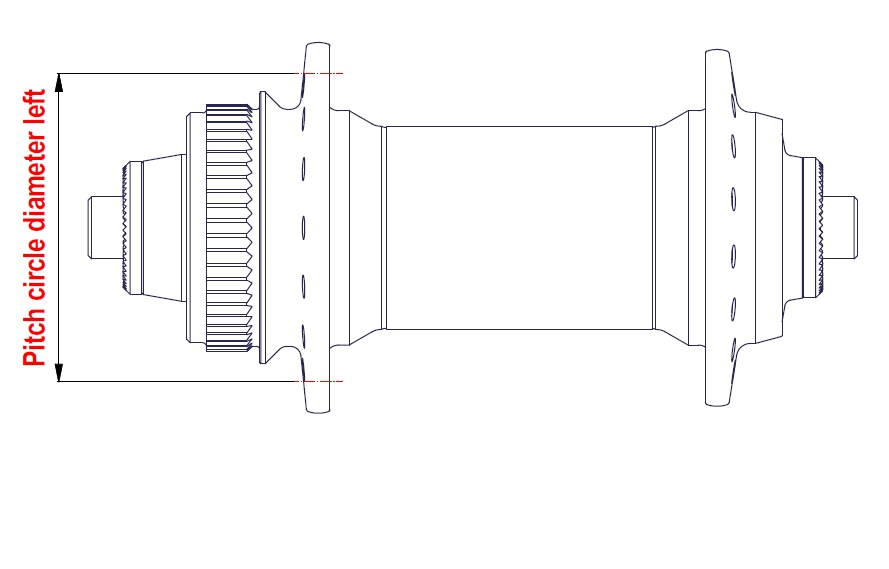

Hub Pitch circle: 125 mm
Spoke hole 2,9 mm No spokes: 36

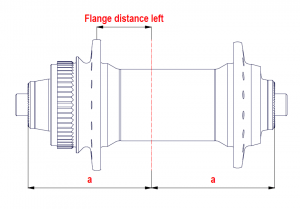

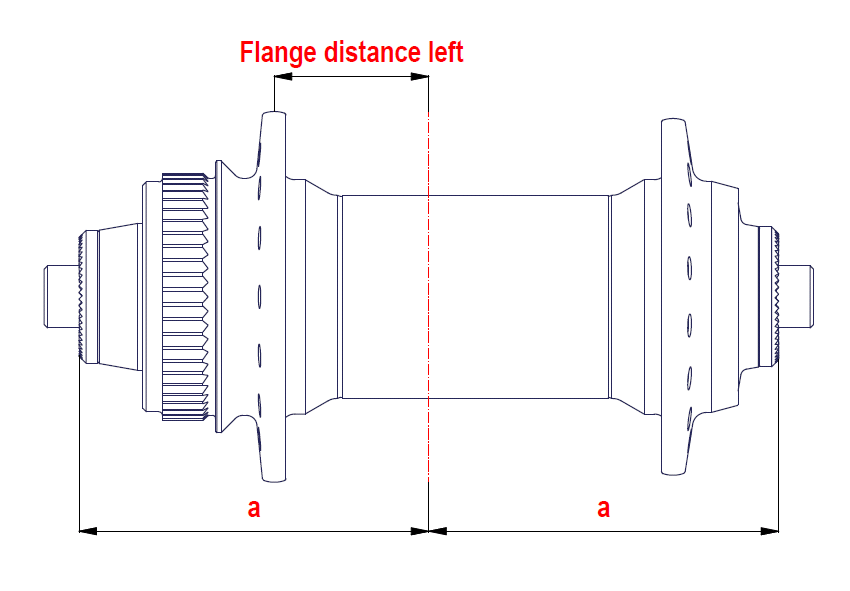

Mått a-a: uppskattat centrerat Flange distance: 25 mm to cc (total left to right 51)

Decision

Number of intersections: 3
Spoke diameter: 2.0 mm, ev en enkelreducer med 2,0-2,3 mm dimension

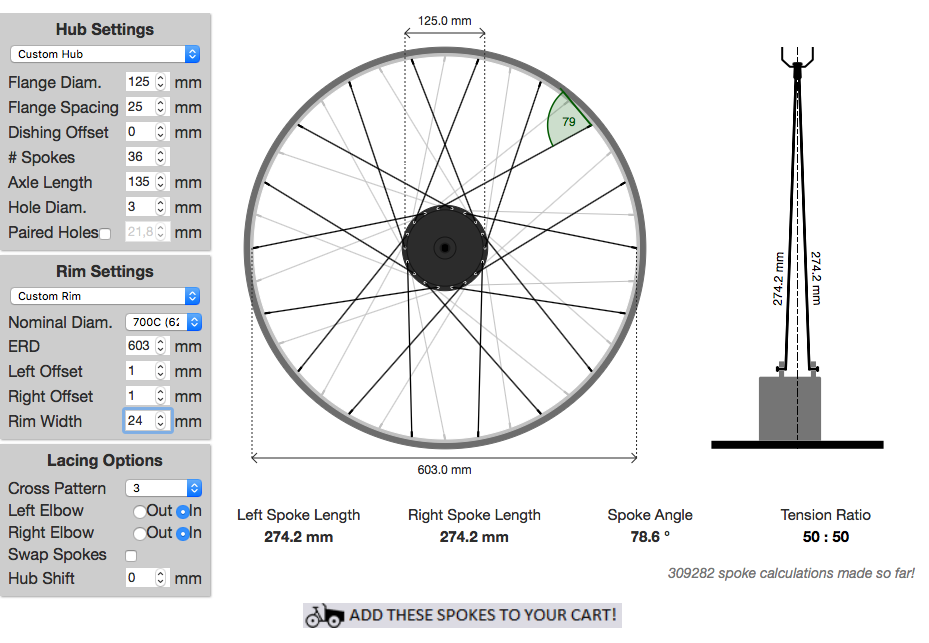

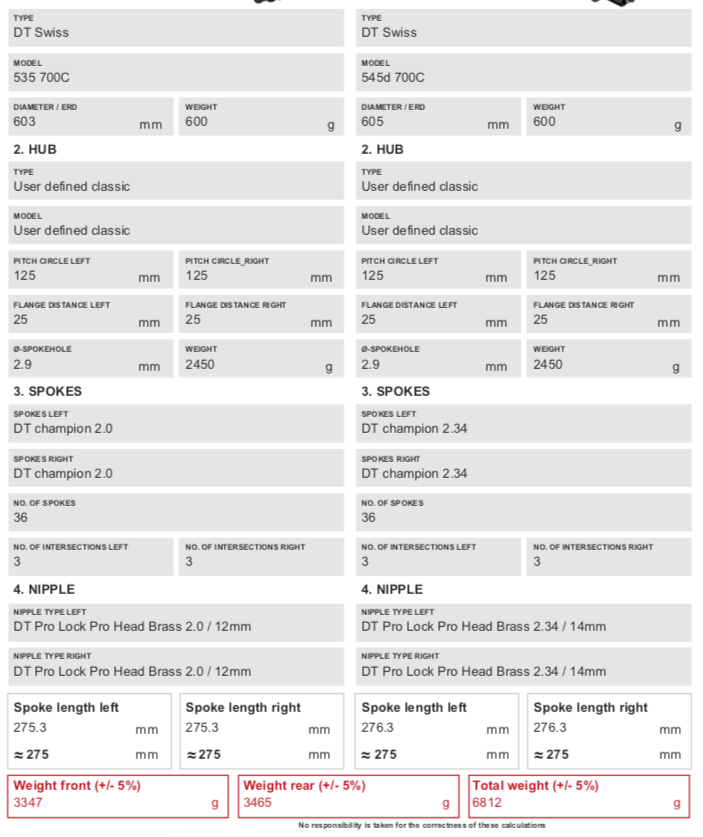

Calculated

Spoke Length: 275 mm





Optional

Källor:
